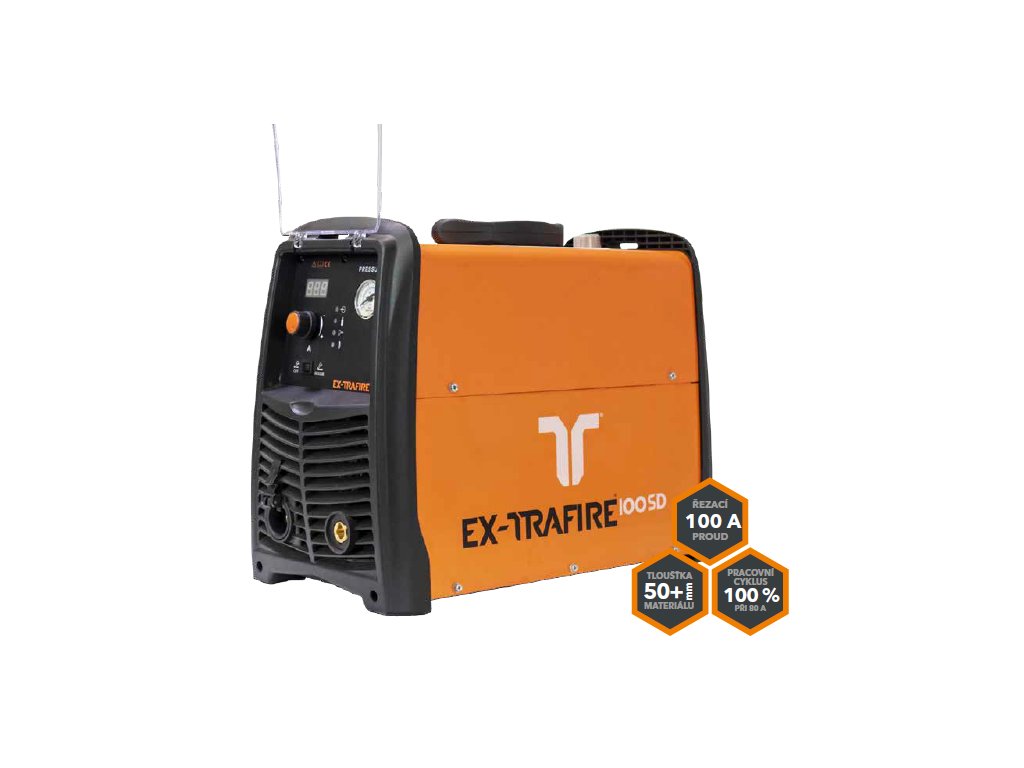

EX-TRAFIRE 100SD 3x400V, hořák FHT-EX 105RTXH 8m
Kód: EX-5-010-033Detailní popis produktu
VÝHODY PLAZMOVÝCH ZDROJŮ EX-TRAFIRE
Režim integrované mřížky
Všechny naše napájecí zdroje mají integrovaný režim GRID, což znamená automatické přepínání mezi pilotním obloukem a hlavním obloukem. Není potřeba stisknout spínač pro opětovné zapnutí hlavního oblouku, když je hořák v poloze pro řezání materiálu.
Vyšší výkon zdroje
Například plazmové zdroje EX-TRAFIRE 75 a 100SD mohou díky své funkci „extraboost“ dodávat vstupní napětí hořáku až do hodnoty 220 VDC. Čím vyšší je napětí mezi elektrodou a řezaným materiálem, tím déle bude oblouk probíhat, aniž by byl zhasnut nebo přepnut na pilotní oblouk. To umožňuje řezání v těžko dostupných místech a řezání materiálu větší tloušťky než u napájecích zdrojů od konkurenčních dodavatelů.
100% pracovní cyklus
Pracovní cyklus (DZ) plazmového zdroje je jedním ze základních parametrů, který vyjadřuje poměr maximální možné doby řezání k celkové pracovní době bez jakéhokoli přehřátí zdroje.

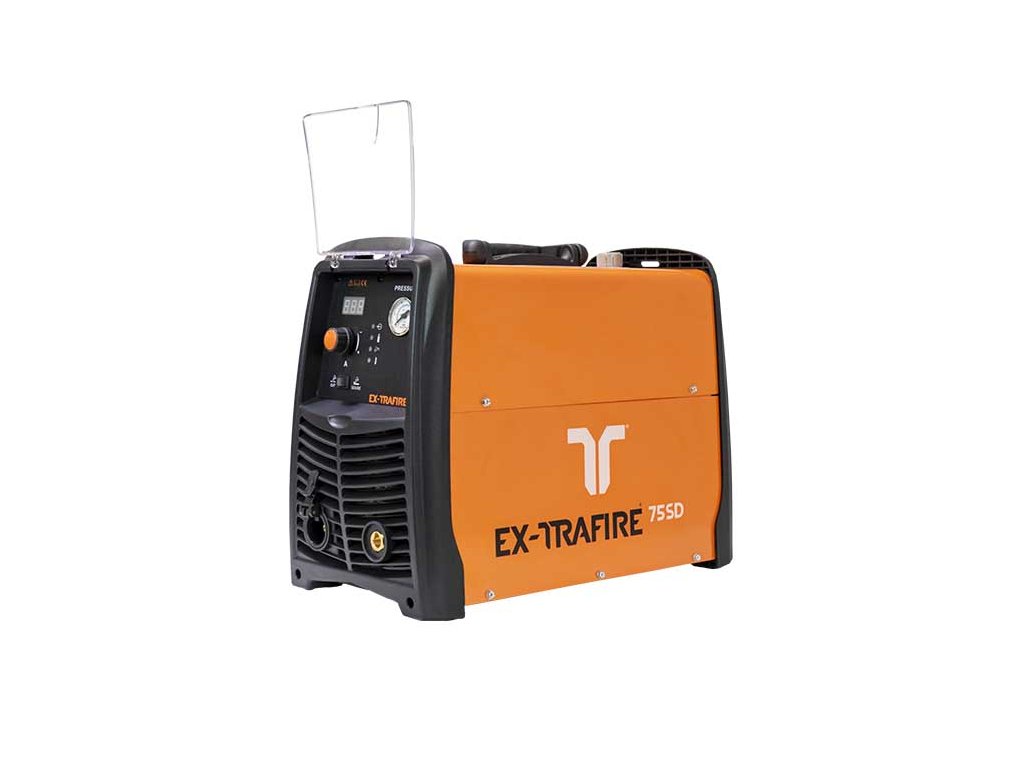

EX-TRAFIRE 75SD se vyznačuje 100% pracovním cyklem, což z něj dělá vlajkovou loď nejen mezi našimi napájecími zdroji, ale dokonce i mezi konkurenčními napájecími zdroji. Obvykle mají pouze 80% pracovní cyklus při plném výkonu.
Nízká hmotnost
Naše zdroje jsou podstatně lehčí než konkurenční zdroje. EX-TRAFIRE 75SD váží pouze 24 kg!
Bezpečnostní prvky
Zdroje EX-TRAFIRE obsahují mnoho bezpečnostních prvků. Nejdůležitější je samokontrola po spuštění systému. Mezi bezpečnostní prvky hořáku patří také „Cap sensor“, kontrola zkratů mezi díly, kontrola stisknutého spínače hořáku při zapnutí napájení atd.
Funkce rýhování
EX-TRAFIRE 75SD a 100SD nabízí funkci drážkování. Slouží k přípravě materiálu před svařováním a odstraňování vad nebo starých svarů.
Snadné ruční nastavení
Obsluha si může nastavit vlastní parametry řezání pomocí otočného přepínače.
Rychlá a snadná montáž
Montáž napájecího zdroje je rychlá a snadná díky patentovanému systému připojení hořáku (TCS).
VLASTNOSTI EX-TRAFIRE 100SD
JEDNODUCHÁ OBSLUHA
- Intuitivní ovládání
- Mimořádně robustní
- Navržen pro profesionály
MAXIMÁLNĚ FLEXIBILNÍ
- Tloušťka materiálu až 50 mm
- Výkonný a lehký
- S koncovkou TCS snadno změníte hořák
- Vhodný pro použití s generátorem
EX-TRA PORCE VÝKONU
- Pro vysokou rychlost řezu
- Pro přesné řezy
- Pro nasazení do velko-sériové výroby díky 100% pracovnímu zatížení
NEJLEPŠÍ POMĚR CENA-VÝKON
- Nízké pořizovací náklady
- Zvýšená životnost spotřebních dílů
- Nízké provozní náklady
Sestava vždy obsahuje plazmový zdroj 55/75/100SD (pro 55SD a 75SD jsou v nabídce napájení 3x400VAC nebo 3x220 VAC), zákazníkem vybraný ruční nebo strojní hořák FHT-EX 105RTX v požadované délce (8 nebo 15 m), pracovní vodič, západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji), tzv. „starter kit“ podle typu hořáku (ruční nebo strojní) a uživatelský manuál.
HOŘÁK FHT-EX 105RTXH
Mimořádně flexibilní ruční hořák FHT-EX 105RTXH je ideální volbou pro splnění náročných požadavků nepřetržitého průmyslového provozu. Tento hořák je navržen pro použití optimálně s řezacím systémem EX-TRAFIRE 55SD, 75SD a 100SD je vhodný pro řezání, drážkování a řezání mřížek. V závislosti na použitém zdroji je schopen přesně a rychle řezat materiál tloušťky až 50 mm. Jedná se o nejvýkonnější plazmový hořák v portfoliu.
Díky patentovanému systému připojení hořáku TCS (Torch Connection System) je výměna hořáku rychlá a snadná. Plazmové hořáky FHT-EX jsou výsledkem desítek let zkušeností. Vyznačuje se mimořádně robustní a odolnou konstrukcí, která umožňuje rychlou a snadnou výměnu veškerých spotřebních dílů a zaručuje jejich dlouhou životnost.
Výhody hořáku:
- mimořádně výkonný hořák pro ruční použití,
- ergonomický tvar ručního hořáku zajišťuje pohodlné používání,
- kompaktní a flexibilní pro ruční aplikace, a to i na špatně dostupných místech,
- 100% pracovní cyklus při 100/105 A, ideální pro nepřetržitý průmyslový provoz,
- ideální pro tloušťky materiálu až 50 mm s dostatečnou výkonovou rezervou,
- spotřební díly s prodlouženou životností,
- rychlá výměna spotřebních dílů,
- maximální průpal 20 mm,
- navržen pro použití s řezacími systémy EX-TRAFIRE 55SD, 75SD a 100SD.
Obsah balení:
- plazmový zdroj EX-TRAFIRE 100SD,
- ruční hořák FHT-EX 105RTXH v délce 8 m,
- pracovní vodič,
- západku pro hořák (zasunuta v zásuvce TCS konektoru ve zdroji)
- uživatelský a servisní manuál,
- základní sadu spotřebních dílů,
- popruh pro přenášení zdroje.
Katalogy:
Technický list EX-TRAFIRE 100SD
| Technické údaje | |
| Jmenovitý výstupní proud | 30-100 A |
| Režim | řezání / řezání perforovaného materiálu / drážkování |
| Zatěžovatel při 40° C | 50 % při 100 A, 100 % při 80 A |
| Jmenovité výstupní napětí | 170 V (extra-boost 220V) |
| Maximální prořez | 50 mm +* |
| Maximální průpal | 20 mm* |
| Doporučená řezná kapacita plechu | 35 mm* |
| Plazmový plyn | stlačený vzduch / dusík |
| Průtok a tlak plazmového plynu [lpm/bar] | 135/5.2 |
| CNC rozhraní | volitelné |
| Přednastavené dělení napětí | 50:1 |
| Vstupní napětí | 3×400 VAC ± 15 % |
| Frekvence | 50/60 Hz |
| Vstupní tlak a průchod plynu [bar/psi] | 10/145 |
| Certifikace v závislosti na regionu | CE, C-TICK, CCC |
| Stupeň ochrany | IP23S |
| Třída izolace | H/F |
| Typ ručního hořáku | FHT-EX 105RTXH |
| Typ strojního hořáku | FHT-EX 105RTXM |
| Rozměry (délka×výškaךířka) | 560×400×265 mm |
| Váha | 24 kg |
*hodnoty pro nízko legovanou ocel, např. MS S235JR
Doplňkové parametry
| Kategorie: | Plazmové řezací zdroje |
|---|---|
| Hmotnost: | 24 kg |
| Délka: | 8M |
